DESCRIPTION

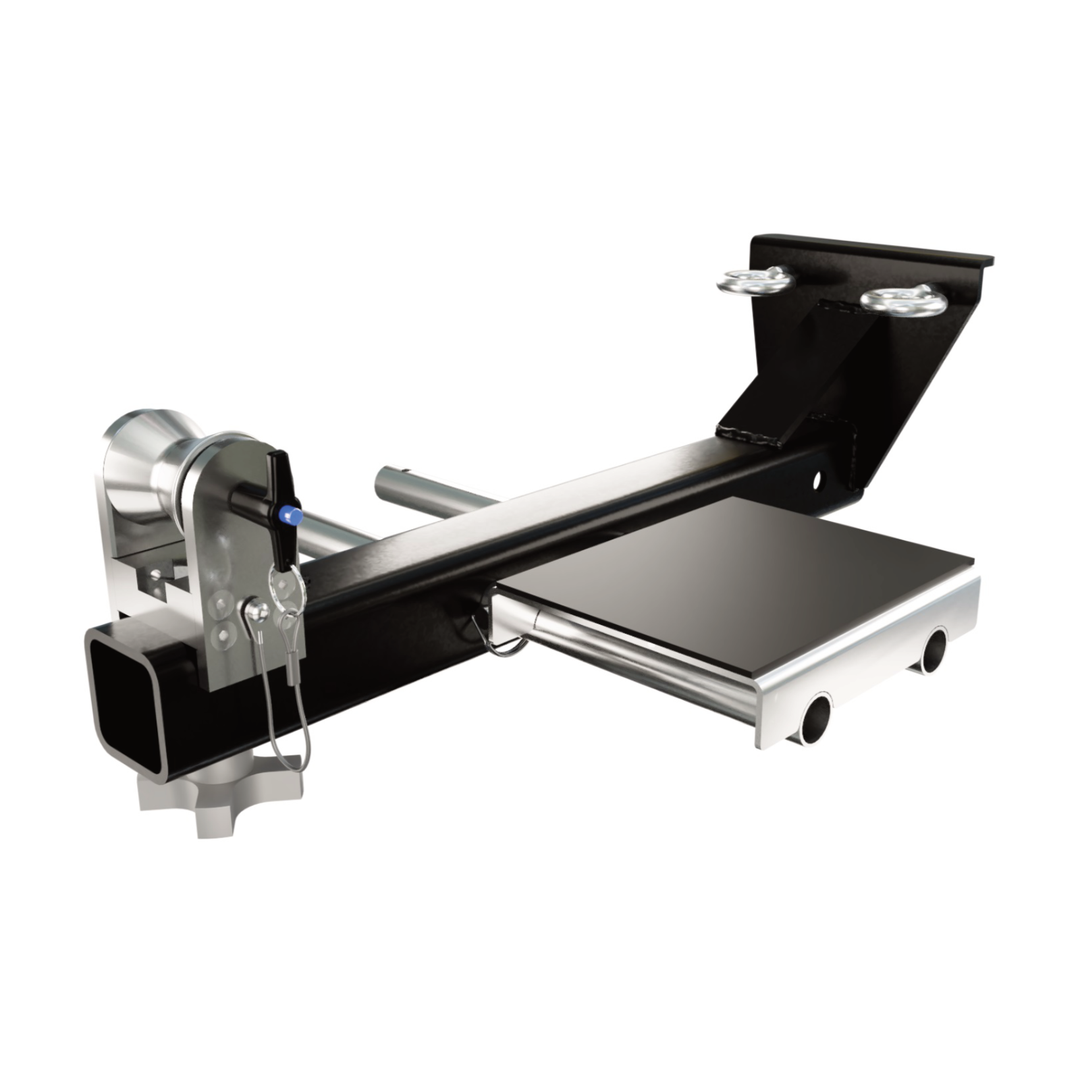

Ce support de treuil est expressément conçu pour faire de la tire verticale avec nos treuils PCH1000 et PCT1800. Si vous voulez utiliser un treuil PCH2000, vous aurez besoin du support PCA-2264.

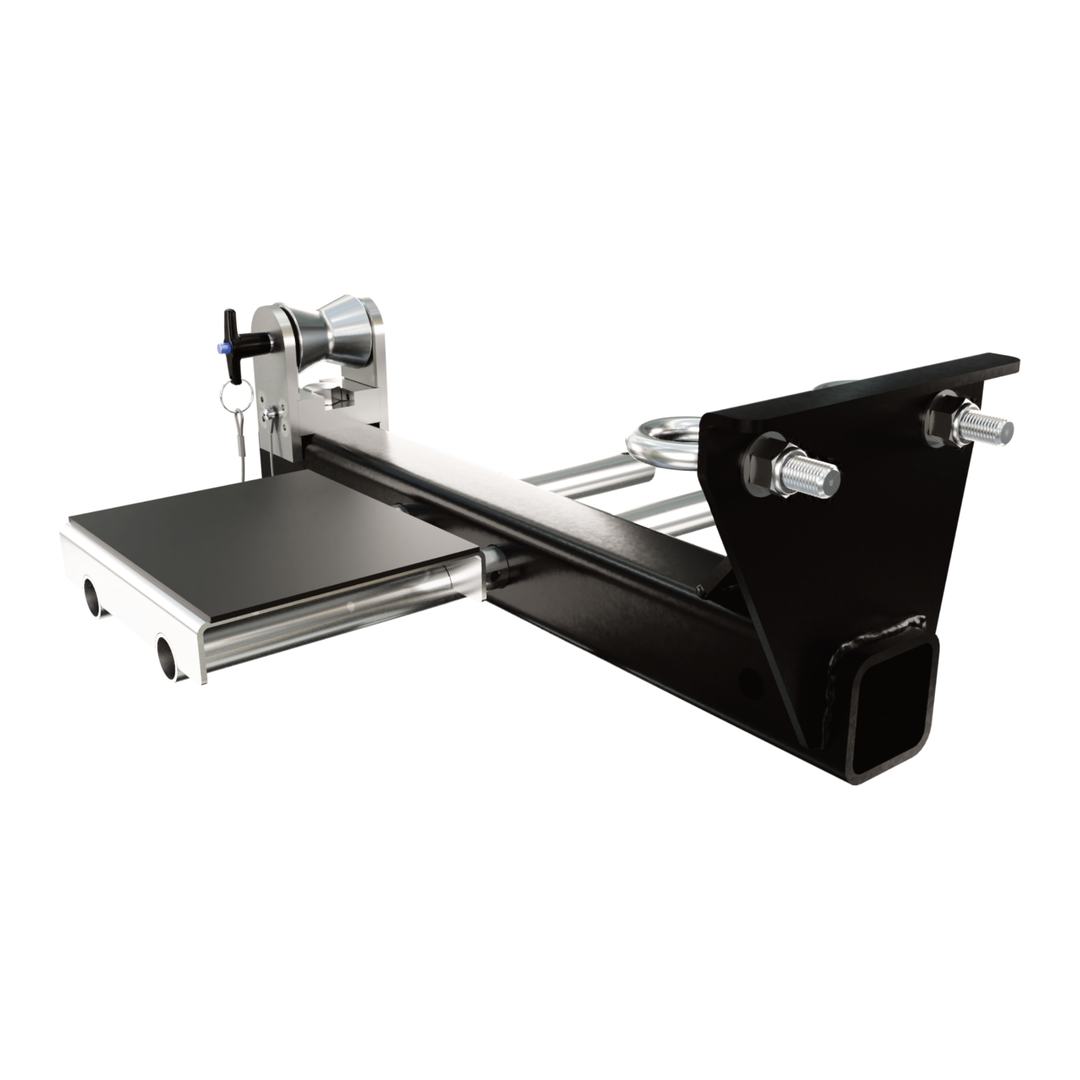

Muni d'une tablette ajustable, il offre un support solide et stable permettant de bien assoir le treuil.

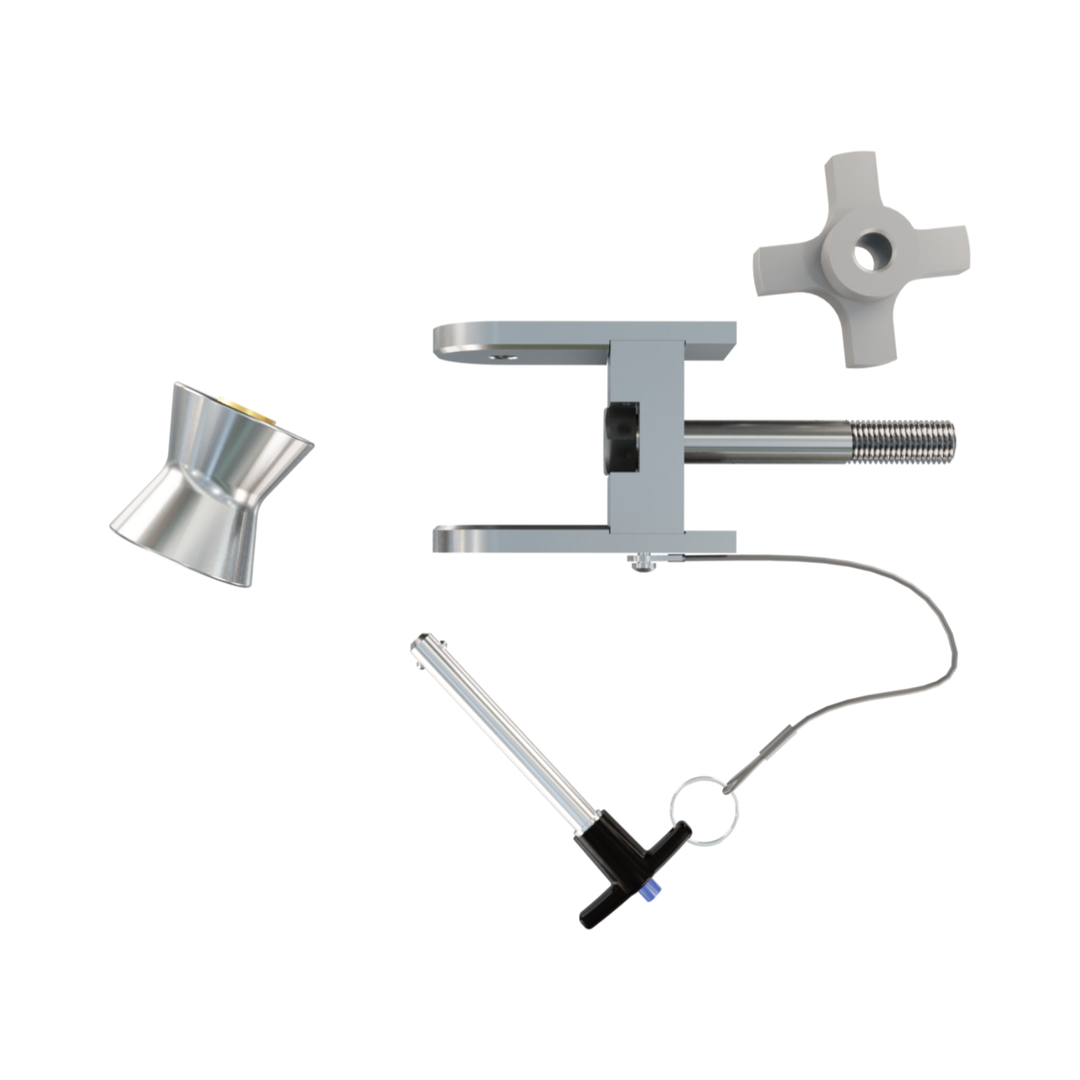

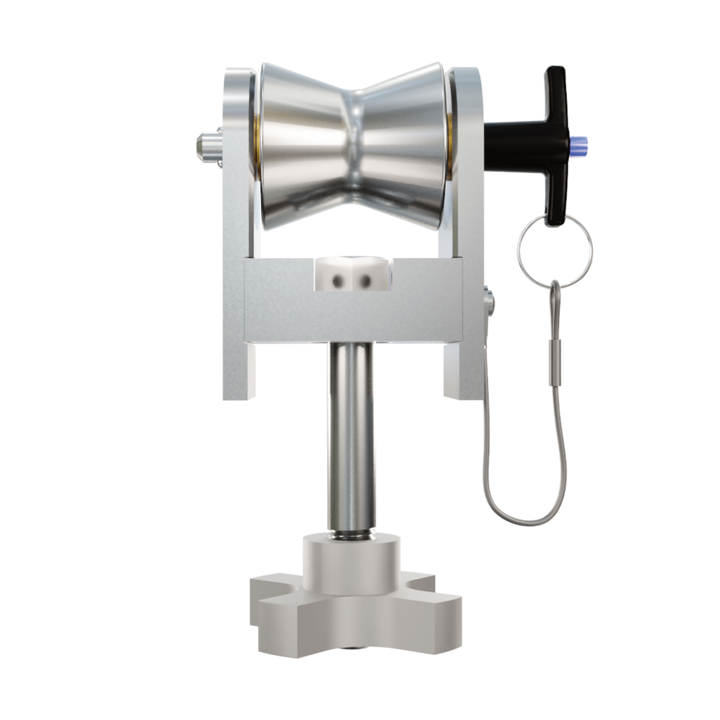

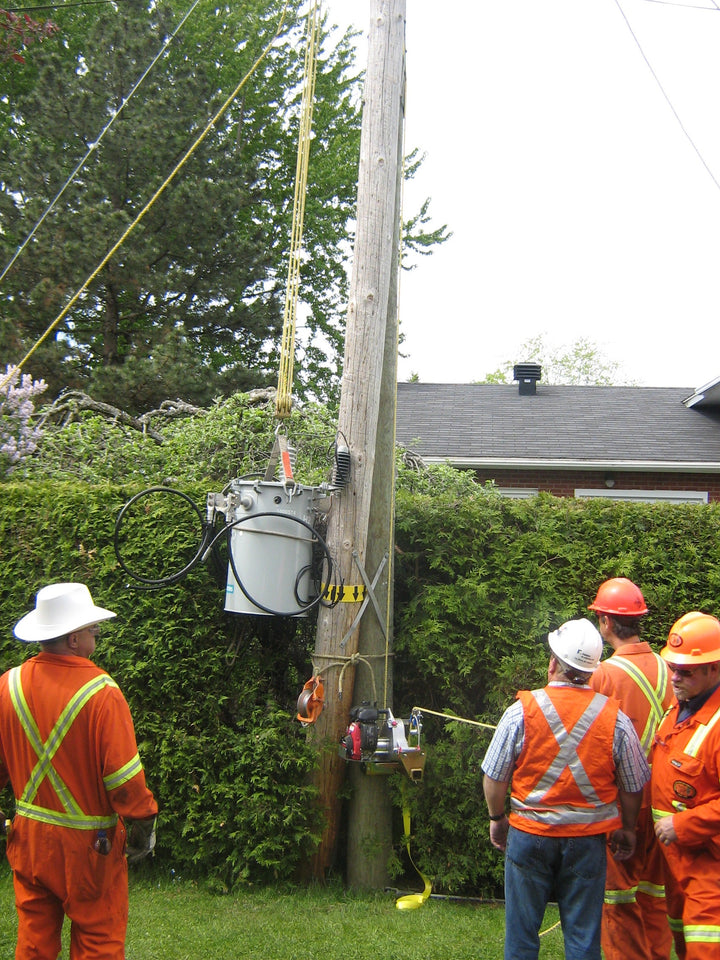

Il est aussi équipé d'une poulie amovible en forme de "V" montée sur roulements à billes, offrant une rotation optimale. Cette poulie redirige la corde à la verticale avec un angle permettant d’atteindre les sections de tours ou de pylônes éloignées du centre.
Pour installer la corde, il suffit de retirer la poignée en «T» et la poulie, enfiler la corde puis remettre la poignée et la poulie.
Bien qu'il ait été conçu à l'origine pour le levage, notez qu'il peut aussi être utilisé en tirage lorsque combiné à l'ancrage pivotant (PCA-1332). Cet accessoire rend ainsi le PCA-1264 très versatile.
Notez aussi que lorsqu'utilisé pour de la tire horizontale, la poulie en "V" doit être retirée.
SPÉCIFICATIONS
Note: Le PCA-1264 ne peut être utilisé seul, on doit le combiner à différents accessoires pour l’utiliser. Différentes combinaisons sont possibles, dépendant du type d'opérations et de l'environnement. Consultez les schémas ci-haut pour découvrir toutes les possibilités.
Ainsi, lorsque combiné à différents accessoires, il permettra la tire horizontale. Dans ces cas, le treuil fera face à la charge et la corde sera en ligne directe vers le treuil.

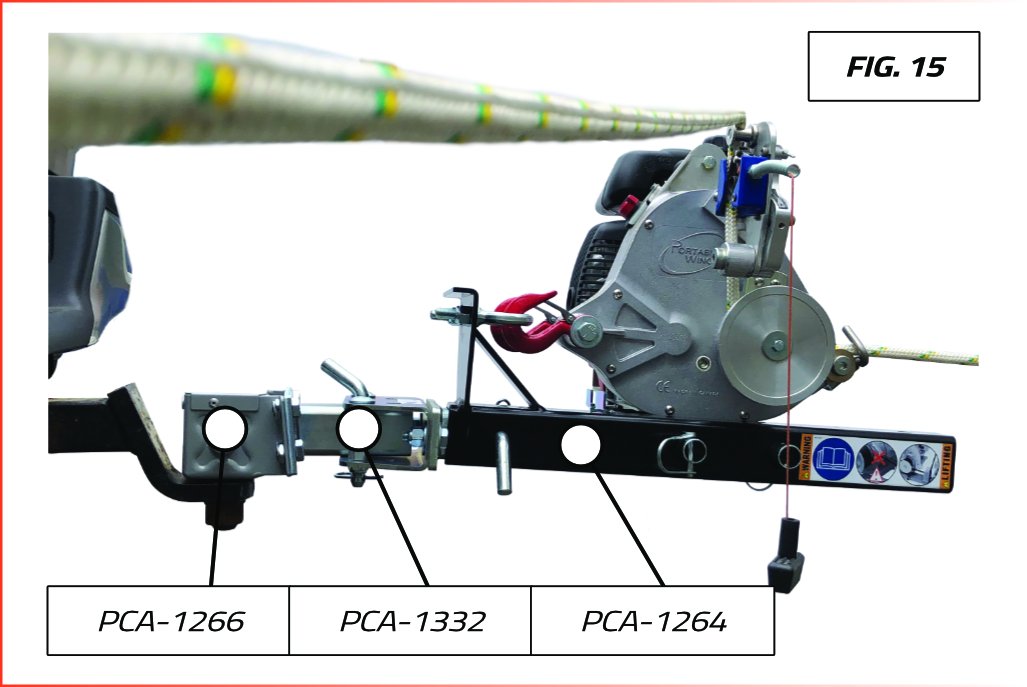

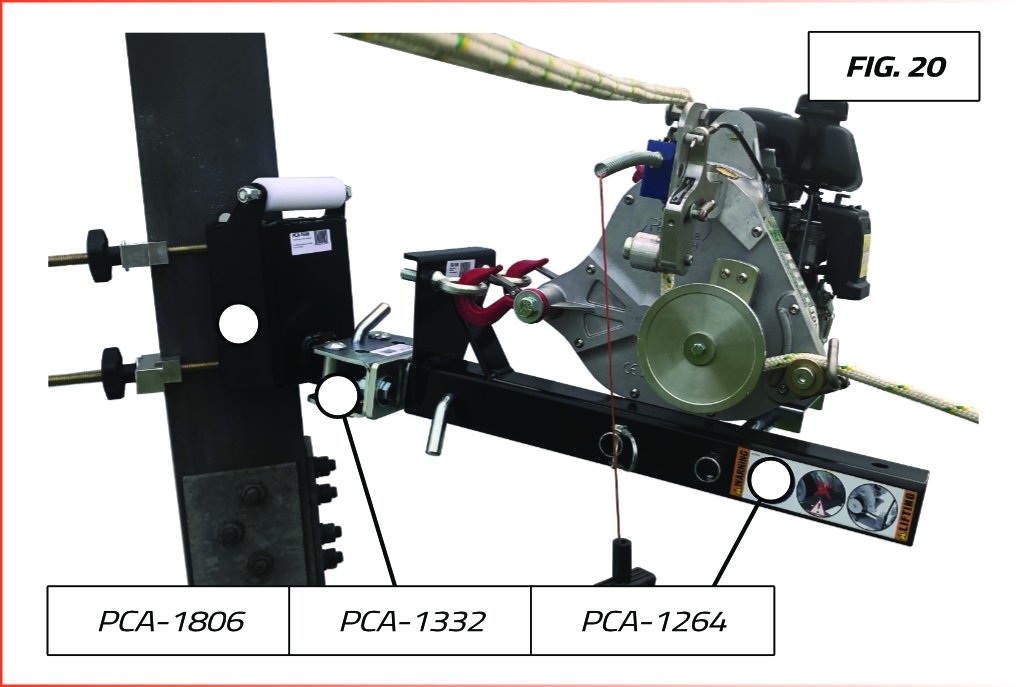

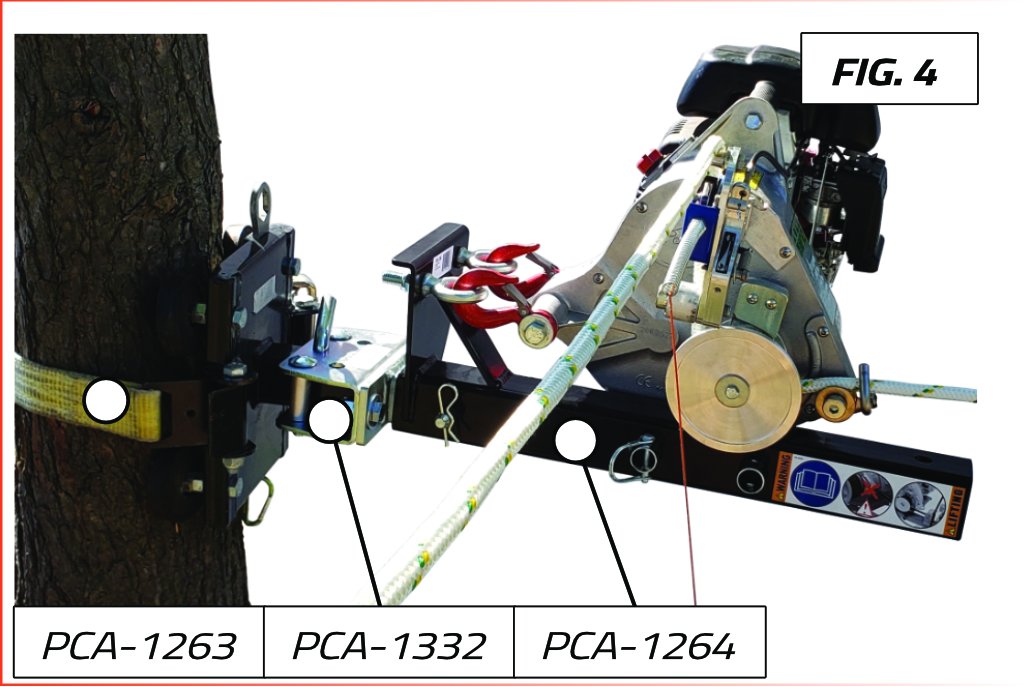

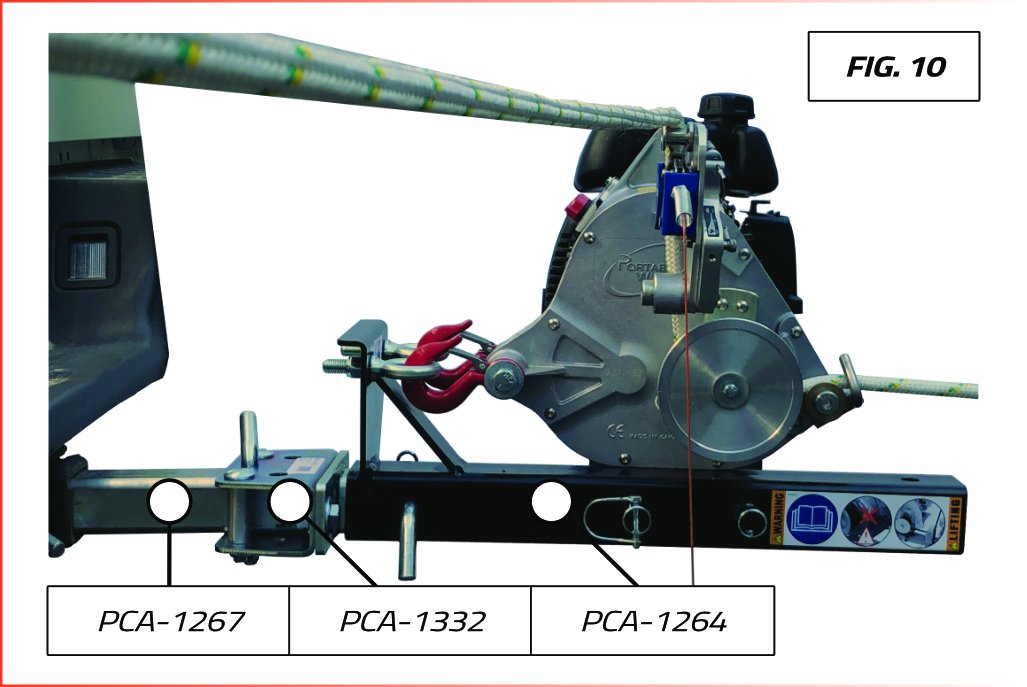

Voir fig. 4, 10, 15, 20
Alors que lorsque combiné à d'autres accessoires, il sera utilisé pour la tire verticale. Dans ces cas, le treuil fera face au point d’ancrage et la corde viendra du haut vers le treuil.

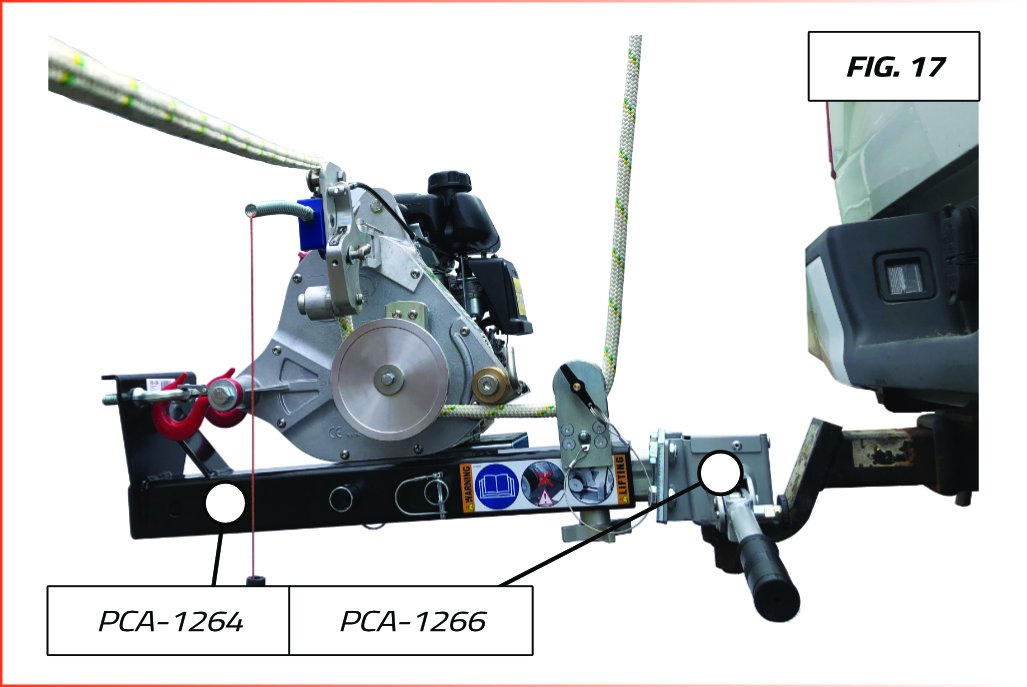

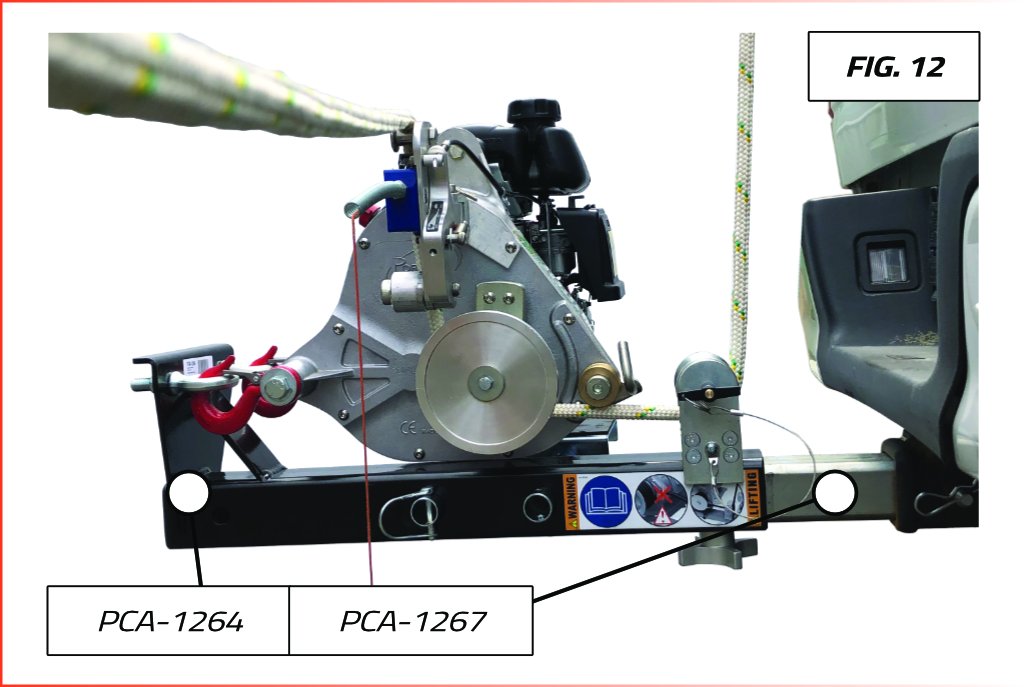

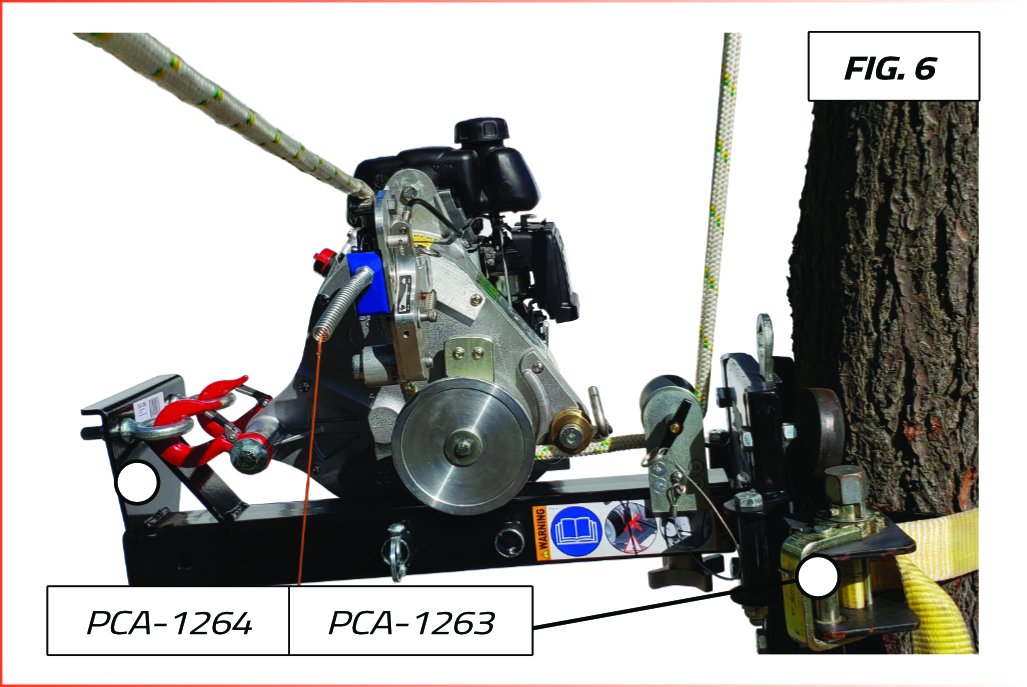

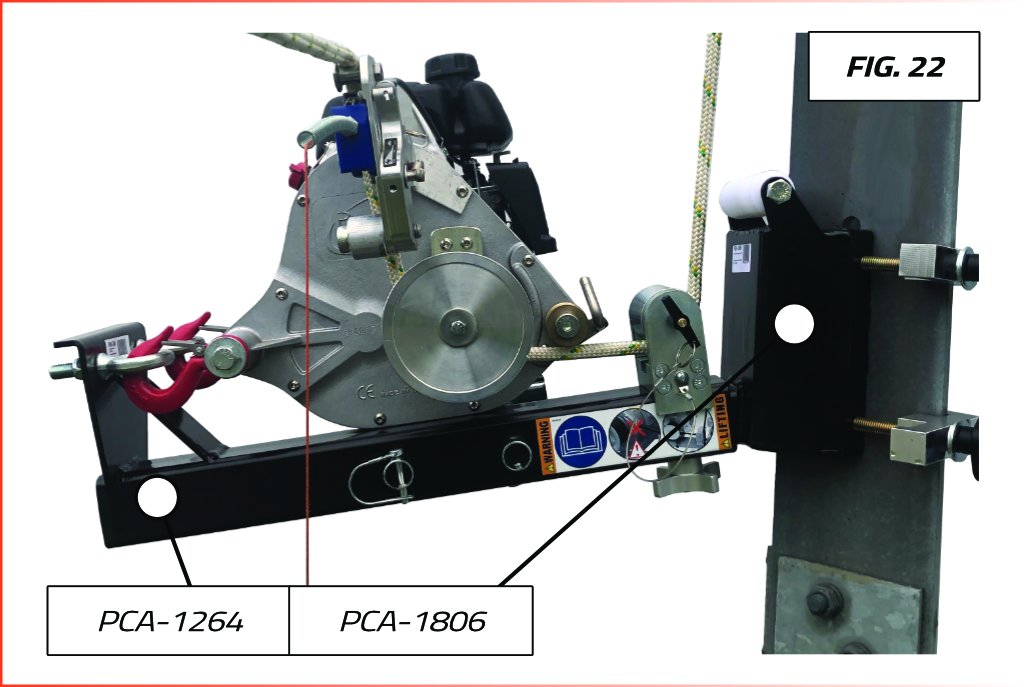

Voir fig. 6, 12, 17, 22
Matériel : Acier avec peinture haute résistance
Poids: 10,6 kg
Dimensions: Lg 579 mm x L 429 mm x H 219 mm
|
CONTENU VIDÉO Puisque cette vidéo dure plus de 13 mintues, nous avons pensé vous indiquer les marqueurs ci-dessous afin de vous permettre d'avancer la vidéo directement à votre point d'intérêt. |
|
|
PRODUITS |
DÉBUTE À |
|
Systèmes d'ancrage pour arbres et poteaux |
1 min 10 sec |
|
PCA-1260 - Élingues de polyester |
1 min 15 sec |
|
PCA-1263 - Système d'ancrage de treuil pour arbres et poteaux |
1 min 37 sec |
|
PCA-1268 - Plateau de support de treuil |
3 min 31 sec |
|
PCA-1264 (PCA-2264) - Supports de treuil pour tire verticale. Produits modifiés depuis. |
4 min 26 sec |
|
PCA-1269 - Système d'ancrage de treuils pour arbres et poteaux |
6 min 50 sec |
|
Systèmes d'ancrage pour véhicules |
8 min |
|
PCA-1267/PCA-1501 - Tubes carrés pour attelage de véhicules |
8 min 13 sec |
|
PCA-1266 - Système d'angrage Heck-Pack avec adaptateur pour boule de remorquage de 50 mm |
8 min 30 sec |
|
PCA-1268 - Plateau de support pour treuil |
8 min 45 sec |
|
PCA-1264 (PCA-2264) - Supports de treuil pour tire verticale. Produits modifiés depuis. |
9 min 35 sec |
|
PCA-1261 - Plaque d'ancrage de treuil pour boules de remorquage |
11 min 34 sec |
