DESCRIPTION
Le levage en toute sécurité.

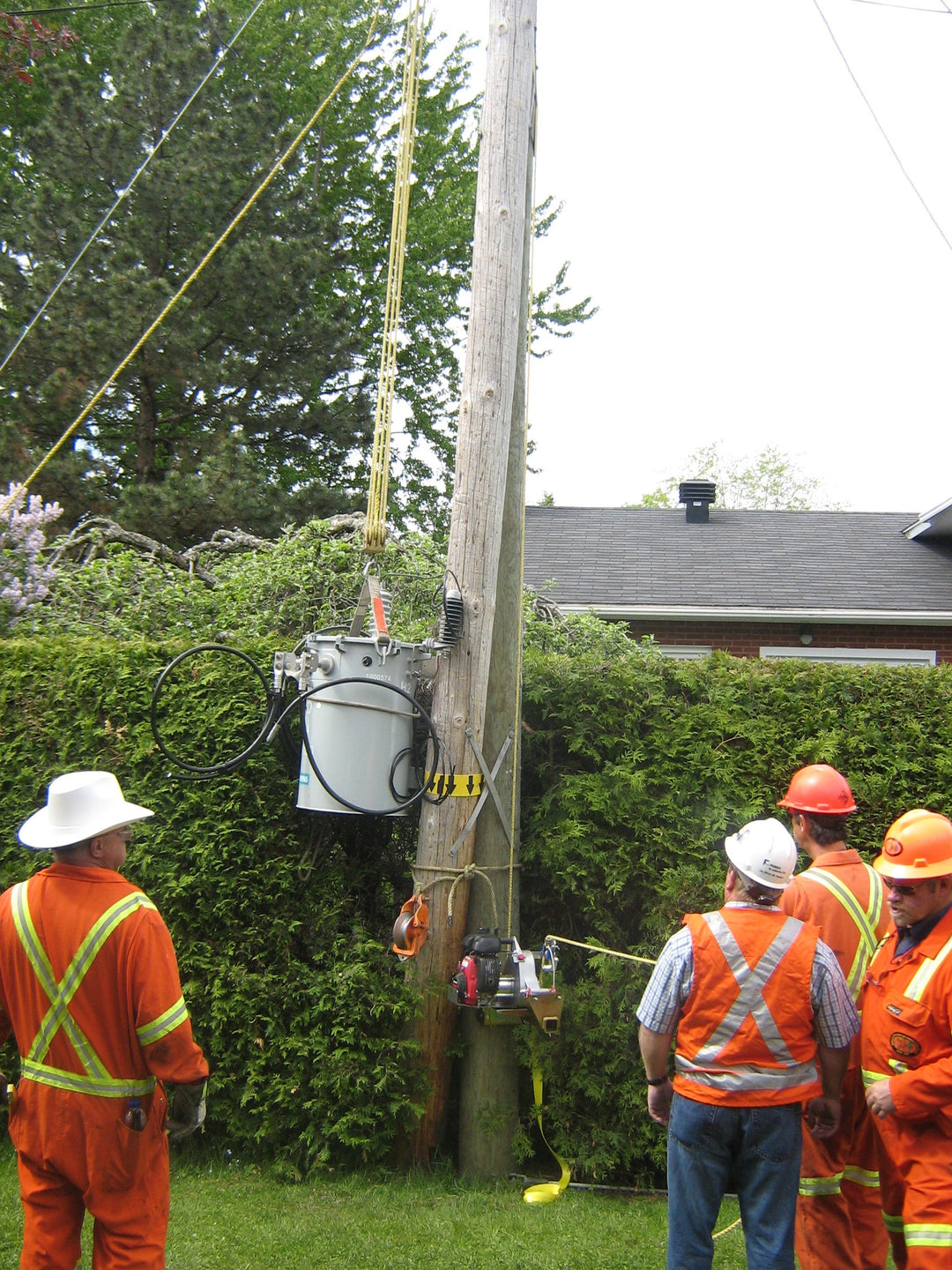

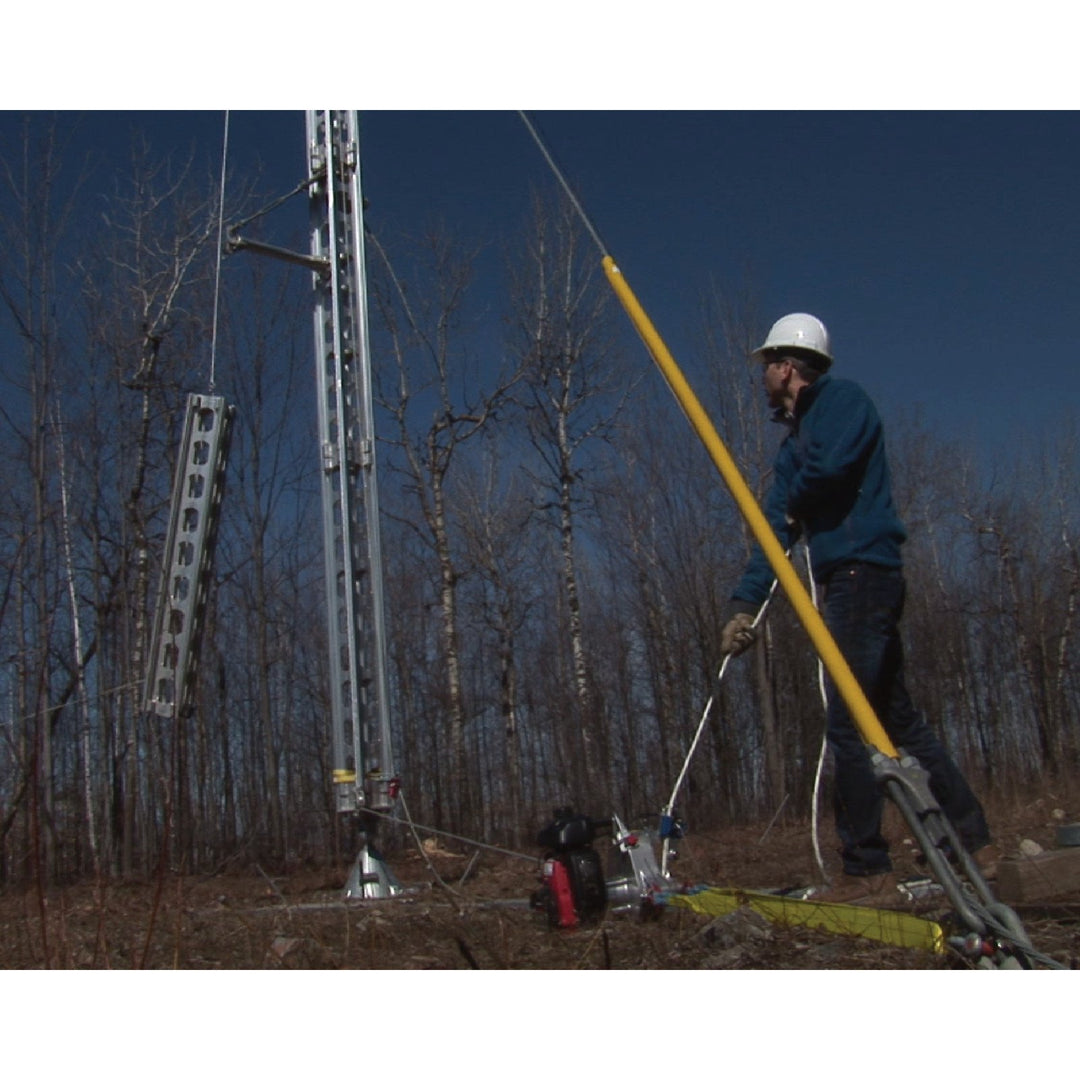

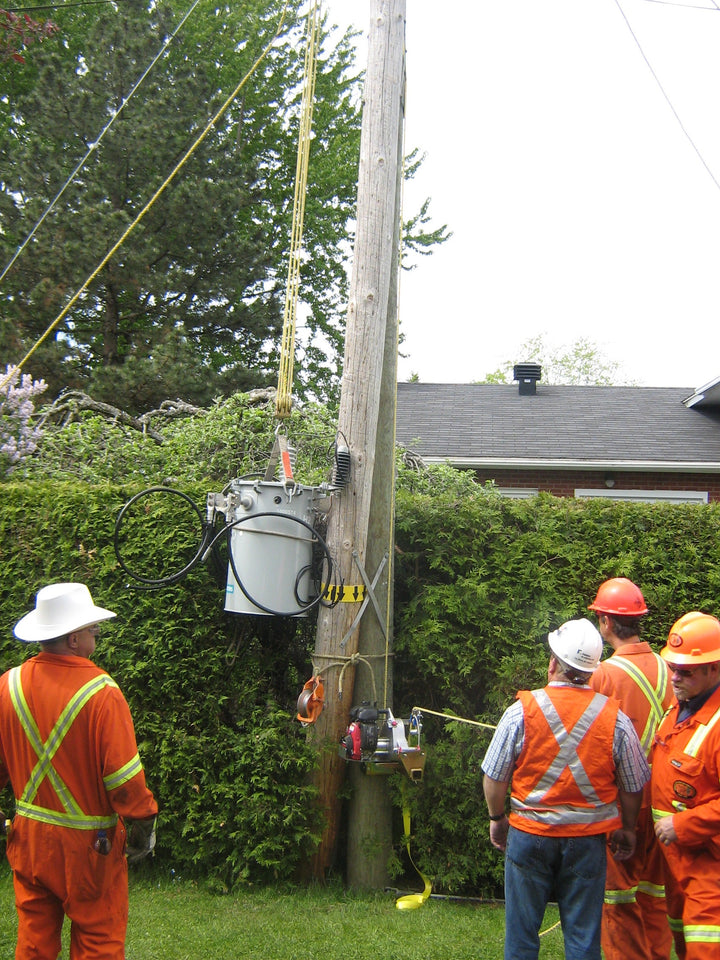

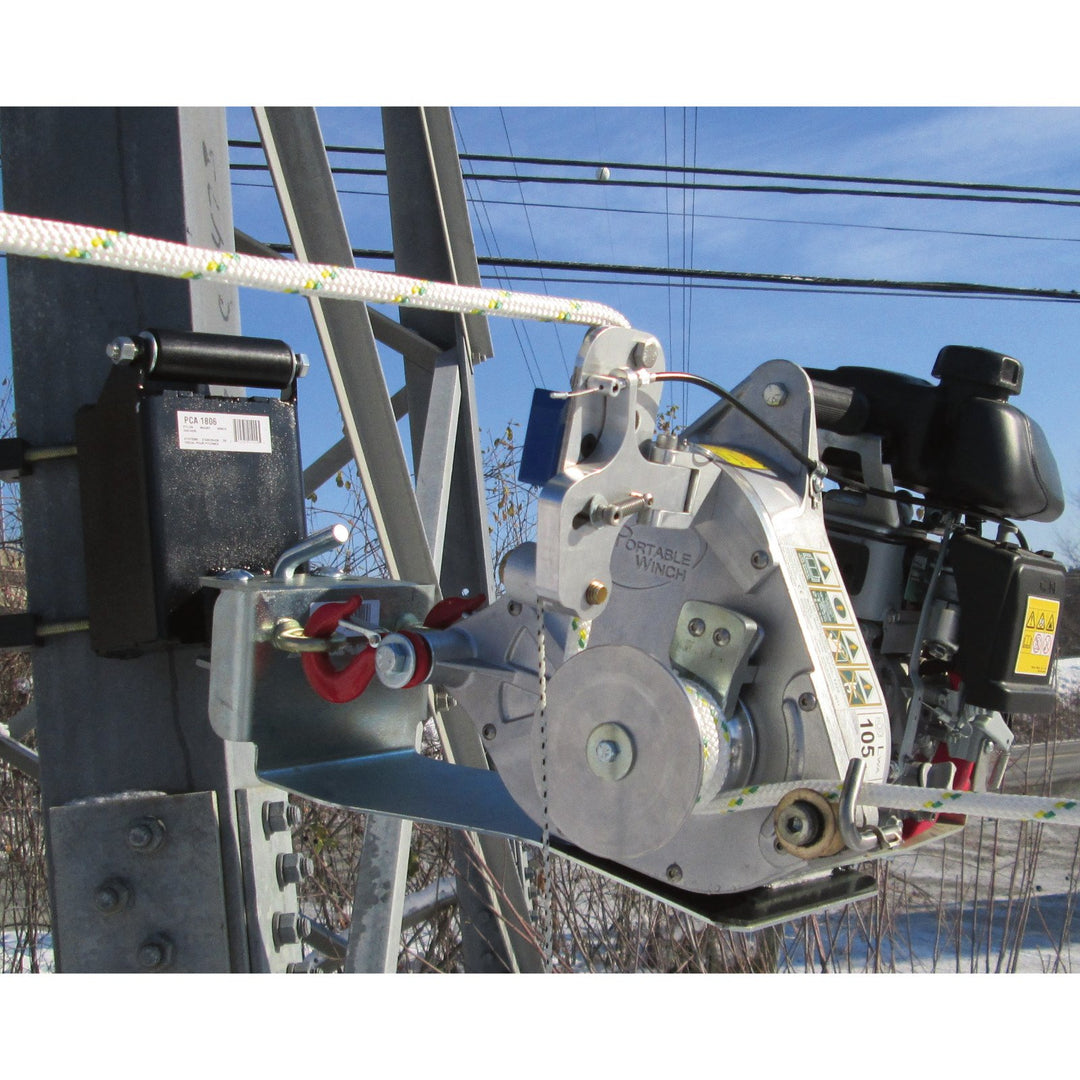

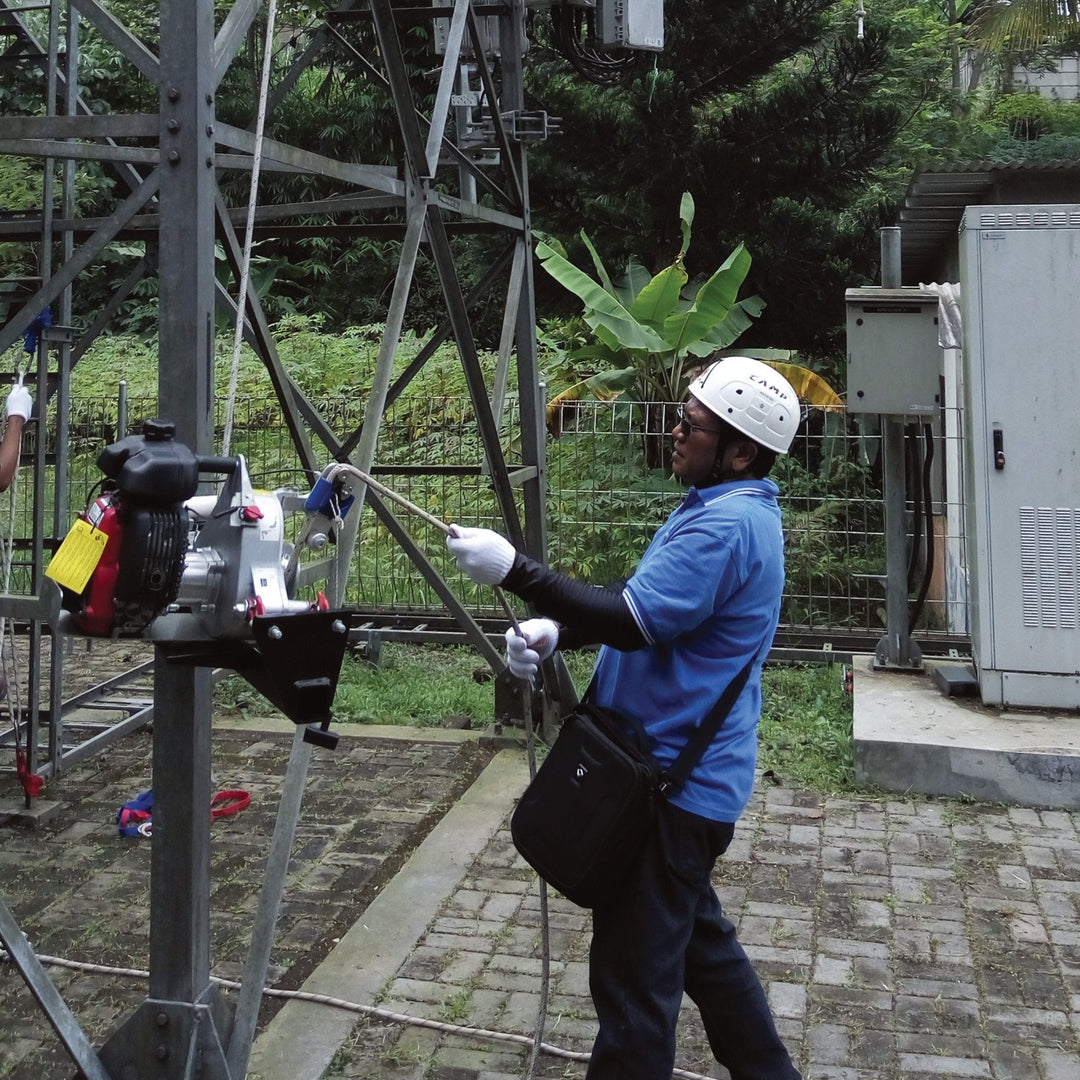

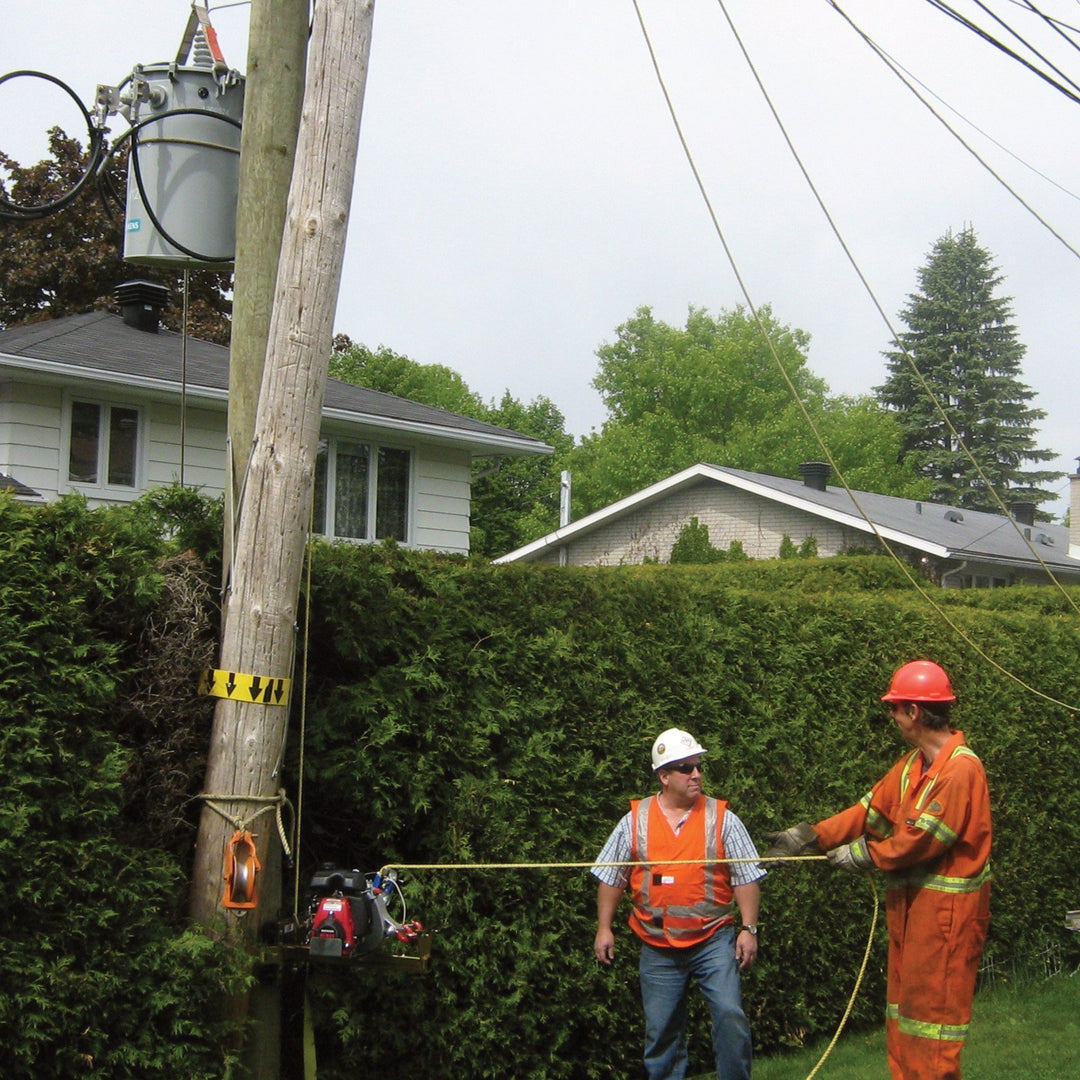

Spécifiquement conçu pour les besoins en levage du secteur industriel, le PCH1000 dispose d’un système de retenue de corde à capture progressive, essentiel pour lever, descendre et retenir des charges en toute sécurité. Que ce soit pour des applications d’assemblage de structures de télécommunication, de montée d’équipements divers sur un chantier ou tout simplement de tirage de charges, le PCH1000 est polyvalent et sécuritaire. De plus, une grande variété de systèmes d’ancrage est disponible pour que vous puissiez aisément vous installer.
Design
Situé entre le moteur et le boîtier d’engrenages, le système d’embrayage permet au tambour cabestan de ne pas tourner lorsque le moteur tourne au ralenti. Une fois la corde insérée dans le système de retenue, l’opérateur peut activer l’embrayage et démarrer le mouvement simplement en tirant horizontalement sur la corde. Le système de retenue de la corde empêche celle-ci de glisser sur le tambour et bloque la charge lorsque la corde est relâchée. Le treuil peut également être utilisé pour descendre une charge en désengageant le système de retenue. Pour ce faire, l’opérateur doit simplement tirer sur la poignée de la cordelette et contrôler la corde principale lors de la descente.
Performance
Muni du moteur Honda 4 temps GXH50, le PCH1000 déploie une force de tire de 775 kg et offre une capacité de levage de 250 kg en ligne directe. Bien sûr, un système de palan vous permettra d'augmenter ces capacités!
| PCH1000 | ||
|---|---|---|
| Série | Industrial | |
| Année de conception | 2009 | |
| Moteur | Honda GXH50 4 temps - refroidi par air 1,6 kW - 2,1 HP @ 7000 tr/min |
|
| Alimentation | Essence sans plomb, indice d'octane 86 ou supérieur | |
| Embrayage | Centrifuge | |
| Système de retenue de la corde | Système de capture progressive (SCP) | |
| Le tambour tourne lorsque le moteur tourne au ralenti | Non | |
| Capacité en tirage | ||
| Tambour de série (ligne simple / ligne double) | Ø 57 mm: 775 kg / 1550 kg | |
| Tambour optionnel (ligne simple / ligne double) | Ø 85 mm: 540 kg / 1080 kg | |
| Capacité en levage | ||
| Tambour de série (ligne simple / ligne double) | Ø 57 mm: 250 kg / 500 kg | |
| Tambour optionnel (ligne simple / ligne double) | Ø 85 mm: 175 kg / 350 kg | |
| Vitesse | ||
| Tambour de série | Ø 57 mm: 12 m/min | |
| Tambour optionnel | Ø 85 mm: 18 m/min | |
| Poids | 19 kg | |
| Dimensions (hors tout) | 50,5 cm x 36,6 cm x 36,6 cm | |
| Boîtier d’engrenages | Boîtier en alliage d’aluminium. Système à 3 paliers d’engrenages droits en acier trempé. Arbres montés sur roulement à billes. Lubrification dans bain d’huile. | |
| Rapport de réduction | 110:1 | |
| Frein | Roulement à aiguilles à sens unique | |
| Corde (non incluse) | Polyester double tresse à faible élasticité | |
| Longueur | Illimitée | |
| Force de rupture minimale (MBS) | 3,300 kg | |
| Diamètre minimal | Ø 12 mm | |
| Diamètre maximal | Ø 13 mm | |
| Diamètre recommandé | Ø 12 mm | |
| Pour le levage | Ø 12 mm avec épissure et cosse | |
| Inclus | Élingue de polyester - 60 mm x 2,5 m | |
| Garantie | À l'achat, enregistrez votre treuil et obtenez une année supplémentaire de garantie gratuitement! | |
| Usage privé | 2 ans | |
| Usage commercial | 1 an | |
| Moteur | Internationale du fabricant Honda | |
| Certification(s) | CE, UKCA
|
|
